Motor DC sikat adalah perangkat elektromekanis yang banyak digunakan yang mengubah energi listrik menjadi energi mekanik. Sebagai pemasok motor DC brushed yang tepercaya, saya bersemangat untuk berbagi dengan Anda komponen utama yang membentuk motor ini dan bagaimana komponen tersebut bekerja sama untuk menghasilkan kinerja yang efisien.
stator
Stator adalah bagian stasioner dari motor DC yang disikat dan memainkan peran penting dalam menghasilkan medan magnet. Biasanya terdiri dari dua komponen utama: belitan medan dan inti stator.
Gulungan Medan
Gulungan medan adalah gulungan kawat yang dililitkan pada inti stator. Ketika arus listrik melewati belitan ini, mereka menciptakan medan magnet. Ada dua jenis belitan medan yang umum: belitan seri dan belitan shunt. Pada motor belitan seri, belitan medan dihubungkan secara seri dengan jangkar, sedangkan pada motor belitan shunt, belitan medan dihubungkan secara paralel dengan jangkar. Setiap tipe memiliki karakteristik tersendiri dalam hal karakteristik torsi – kecepatan. Misalnya, motor seri menawarkan torsi awal yang tinggi, sehingga cocok untuk aplikasi seperti kendaraan listrik dan kerekan.
Inti Stator
Inti stator biasanya terbuat dari lembaran baja yang dilaminasi. Laminasi membantu mengurangi kerugian arus eddy yang disebabkan oleh perubahan medan magnet. Inti menyediakan jalur untuk fluks magnet yang dihasilkan oleh belitan medan, sehingga meningkatkan efisiensi motor.
Rotor (angker)
Rotor, juga dikenal sebagai jangkar, adalah bagian motor yang berputar. Terdiri dari inti jangkar, belitan jangkar, dan komutator.
Inti Angker
Mirip dengan inti stator, inti jangkar terbuat dari baja laminasi untuk meminimalkan kerugian arus eddy. Ini memberikan dukungan mekanis untuk belitan jangkar dan juga berfungsi sebagai jalur untuk fluks magnet.
Gulungan Angker
Gulungan jangkar adalah gulungan kawat yang ditempatkan pada slot inti jangkar. Ketika arus listrik mengalir melalui belitan ini, mereka berinteraksi dengan medan magnet yang dihasilkan oleh stator, sehingga menghasilkan gaya yang menyebabkan rotor berputar. Jumlah lilitan belitan jangkar dan cara penyambungannya dapat mempengaruhi performa motor, seperti kecepatan dan torsi.
Pembalik
Komutator adalah komponen kunci dalam motor DC yang disikat. Ini adalah perangkat cincin terpisah yang dipasang pada poros rotor. Fungsi utama komutator adalah membalikkan arah arus pada belitan jangkar seiring dengan putaran rotor. Pembalikan arus ini memastikan bahwa torsi pada rotor tetap pada arah yang sama, sehingga memungkinkan putaran terus menerus. Komutator bekerja bersama dengan sikat untuk menyuplai daya listrik ke belitan jangkar.
kuas
Sikat merupakan elemen konduktif yang melakukan kontak fisik dengan komutator. Mereka biasanya terbuat dari karbon atau komposit karbon - grafit. Sikat ditahan pada tempatnya oleh pemegang sikat dan diberi pegas untuk menjaga kontak yang baik dengan komutator. Saat rotor berputar, sikat mentransfer arus listrik dari sumber listrik ke belitan jangkar melalui komutator. Seiring waktu, sikat akan aus karena gesekan dengan komutator dan perlu diganti secara berkala.
Bantalan
Bantalan digunakan untuk menopang poros rotor dan memungkinkannya berputar dengan lancar. Ada dua jenis bantalan utama yang digunakan pada motor DC yang disikat: bantalan bola dan bantalan selongsong. Bantalan bola menawarkan kemampuan gesekan rendah dan kecepatan tinggi, sehingga cocok untuk aplikasi yang memerlukan pengoperasian kecepatan tinggi. Sebaliknya, bantalan selongsong lebih sederhana dan hemat biaya, dan sering digunakan dalam aplikasi kecepatan rendah.
Perumahan
Rumah motor DC yang disikat memberikan perlindungan mekanis untuk komponen internal dan juga berfungsi sebagai heat sink. Biasanya terbuat dari logam, seperti aluminium atau baja. Rumahnya dirancang agar cukup kokoh untuk menahan tekanan mekanis selama pengoperasian dan untuk menghilangkan panas yang dihasilkan oleh motor. Beberapa rumah mungkin juga memiliki lubang pemasangan atau flensa untuk memudahkan pemasangan motor dalam berbagai aplikasi.
Bagaimana Komponen Ini Bekerja Sama
Ketika tegangan diterapkan ke motor, arus mengalir melalui belitan medan di stator, menciptakan medan magnet. Pada saat yang sama, arus juga disuplai ke belitan jangkar melalui sikat dan komutator. Interaksi antara medan magnet stator dan medan magnet yang dihasilkan oleh belitan jangkar menghasilkan torsi pada rotor sehingga menyebabkan rotor berputar. Saat rotor berputar, komutator membalikkan arus pada belitan jangkar pada waktu yang tepat, memastikan putaran terus menerus.
Penawaran Produk Kami

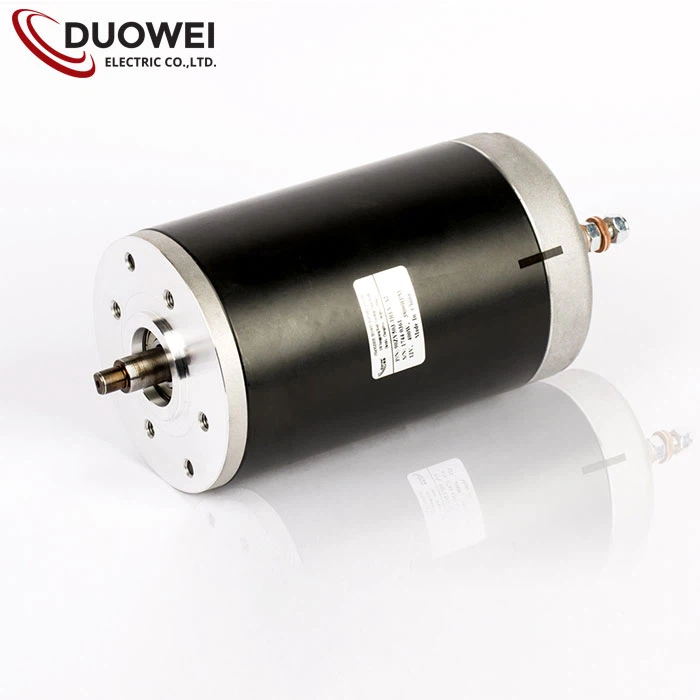

Sebagai pemasok motor DC sikat, kami menawarkan berbagai macam motor DC sikat berkualitas tinggi untuk memenuhi berbagai kebutuhan aplikasi. Misalnya, milik kitaMotor PMDC 24Vcocok untuk aplikasi yang memerlukan catu daya bertegangan relatif tinggi, seperti beberapa peralatan otomasi industri. KitaMotor PMDC 12Vsering digunakan pada aksesoris otomotif dan perangkat elektronik skala kecil. Dan milik kitaMotor DC Disikat 400Wmenyediakan daya yang cukup untuk aplikasi yang lebih menuntut, seperti mesin skala kecil.
Hubungi Kami untuk Pembelian
Jika Anda tertarik dengan motor DC sikat kami atau memiliki persyaratan khusus untuk aplikasi Anda, kami menyambut Anda untuk menghubungi kami untuk pembelian dan diskusi lebih lanjut. Tim ahli kami siap membantu Anda dalam memilih motor yang paling sesuai dengan kebutuhan Anda. Kami dapat memberikan informasi produk secara rinci, dukungan teknis, dan harga yang kompetitif.
Referensi
- Fitzgerald, AE, Kingsley, C., & Umans, SD (2003). Mesin Listrik. McGraw - Bukit.
- Chapman, SJ (2012). Dasar-Dasar Mesin Listrik. McGraw - Bukit.
